Окончание кухонное, с дверцей.

Окончание кухонное,с дверцей



Скошенные тумбы на 300

Окончание кухонное, с дверцей верх

Скошенные связи, полки

Размеры секции.

Высота: 800 мм.
Глубина по корпусу: 300 мм.
Ширина: 300 мм.


Размеры фасадов.

Высота: 796 мм.
Ширина: 324 мм.

Тумба может быть выполнена как левое окончание кухонного гарнитура, так и правое.



Деталировка с обозначением кромки. (о деталировке)



Название.
    Размер "Х"     Размер "У"     шт.
1     Боковина.     800 |     300 | |     1
2     Фасадная боковина.     800 | |     135 | |     1
3     Скошенные связи, полки.     300     135 |     4
4   крыша                       335     152  |  2
4     Задняя стенка, ДВП.     795     295         1



Сборочная схема.



Скошенные тумбы

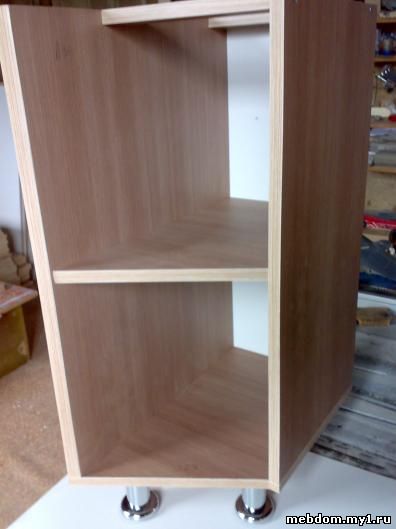

Окончание кухонное, с дверцей нижнего шкафа

Размеры секции.

Высота: 720 мм.
Глубина по корпусу: 500 мм.
Ширина: 300 мм.



Размеры фасадов.

Высота: 715 мм.
Ширина: 324 мм.

  Тумба может быть выполнена как левое окончание кухонного гарнитура, так и правое.

    Деталировка с обозначением кромки. (о деталировке)

Название.
    Размер "Х"     Размер "У"     шт.
1     Боковина.     702 |     500 | |     1
2     Фасадная боковина.     702 | |     335 | |     1
3     Скошенные связи, полки.     480     335 |     1
4   Скошенные связи,низ         500     335
5   планки                      264     60      2
6     Задняя стенка, ДВП.     715     295         1

Схема сборки шкафа







Окончание кухонное,с дверцей



Окончание кухонное,с дверцей
